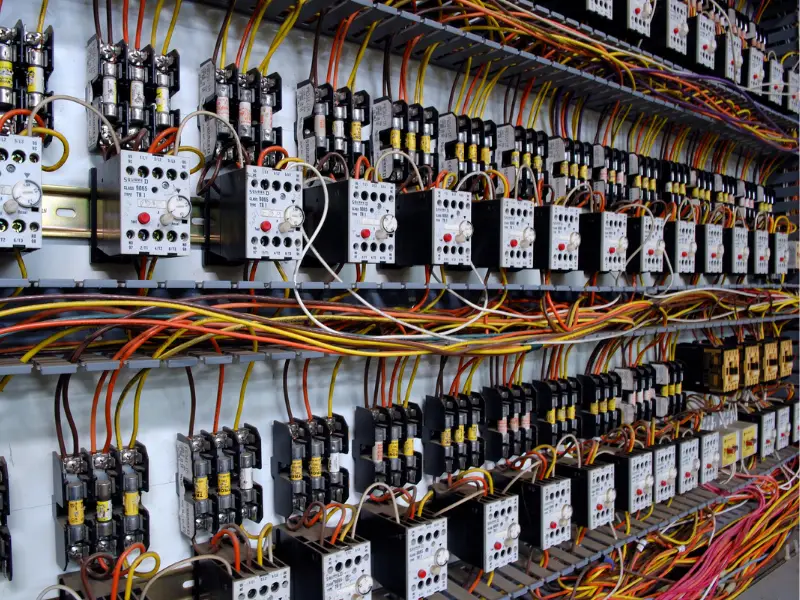

Elektromontaj Esaslarımız

İmalat süreci, fiyat teklifinin siparişe dönüşmesi ile başlar. Panel tasarımları ve projelerin uygunluğunun teyit edilmesinin ardından panoların mekanik ve elektriksel tasarımları başlar. İlgili tasarımların müşteriye sunulmasını takiben, müşteriden onay alınarak mutabakat sağlandığında, elektromontaj süreci başlamış olur.

İmalat süreçlerinde, uluslararası standartlara uygun olarak, tüm kablo, cihaz ve klemens etiketlemeleri ile, elektrik panolarında, sahada müşteri tarafından kolay arıza takibi, basitleştirilmiş bağlantı olanağı, hızlı devreye alma ve doğru müdahale olanağı sağlanmaktadır.

Bütün panolarımızda projelerimiz DIN normlarına uygun, güncel programlarda çizilmektedir.
Pano tesliminde projenin 1 nüshası pano ile birlikte teslim edilmektedir.
Baralar, 35 °C ortam sıcaklığı, 30 °C sıcaklık olarak seçilip yükselmelerine uygun %99,9 saflıkta akım değerlerine uygun seçilmiştir.
Tüm bara bağlantıları TSE standartlarına uygun mesnet izolatörler ile yapılacaktır. Bara bağlantı ve geçişlerinde uygun ölçülerde 8,8.civata,somun,pul,rondela ve tırtıklı rondela kullanılacaktır.
Bakır baralardaki cıvatalar TSE standartlarına uygun değerlerde torklanmaktadır.
Bütün markalarda 160A Şalter üstündeki değerlerdeki şalterlerde bakır bara ile bağlantı yapılmaktadır.
Pano içerisinde kullanılan Öznur-Prysmian marka Holajen free kablolar kullanılmaktadır.
Bütün kablolama işlemlerinde standartlara uygun kablo pabucu ve izoleli yüzük kullanılmaktadır. Kablo pabuçlarında siyah makaronlama yapılmaktadır.
Kumanda kablolarında projeye uygun numaralandırılmış büzüşmeli sarı makaron kullanılmaktadır.
Pano içerisinde uygun kesitte alev almaz kablo kanalı ve kablo çorapları kullanılmaktadır.
Pano içerisinde saha kablo kesitlerine uygun vidalı TBLOCK klemensler kullanılmaktadır.
Pano kablo girişlerinde özel bir istek olmadığı sürece kesitlere uygun kablo fırçası kullanılmaktadır.
Pano içerisinde standartlara uygun akımlarda kablo kesitleri seçilmektedir. Kullandığımız kablo renkleri aşağıdaki tabloda belirtilmiştir.

AC Güç Kabloları

L1-L2-L3 *Siyah*
N *Mavi*
PE *Sarı/Yeşil*

AC/DC Kumanda Kabloları

220VAC (L) *Siyah*
220VAC (N) Mavi
220VAC (PE) Sarı /Yeşil
24VAC (L) *Yeşil*
24VAC (N) *Beyaz*
24VDC (+) *Kırmızı*
24VDC (-) *Beyaz*
Kontak *Kahverengi*
